【一】棉纖維斷紗原因

棉紗線在生產(chǎn)加工過程中，經(jīng)常會(huì)遇到斷紗的情況，俗稱“紗線斷頭”。紗線斷頭會(huì)極大的影響絡(luò)筒和織造的生產(chǎn)效率，降低產(chǎn)品品質(zhì)。造成斷紗的因素有很多，如捻度不勻、毛羽過長(zhǎng)、條干不勻，還有在前處理酵素蝕毛、精煉漂白、染色/剝色、硫化黑染色脆損、后整理硅油使用過多等。

預(yù)防斷紗現(xiàn)象，主要是要解決紗線強(qiáng)力下降問題。在加工過程中，對(duì)紗線進(jìn)行纖維保護(hù)，可顯著增強(qiáng)紗線的強(qiáng)度，解決絕大部分紗線強(qiáng)力不足的問題。主要產(chǎn)品系列有固體蠟、纖維保護(hù)劑等解決方案。

【二】棉纖維強(qiáng)力保護(hù)方式與優(yōu)缺點(diǎn)

1）固體蠟：固體蠟沒有手感，且在加工中涂抹不均勻，不能全部包覆紗線，保護(hù)紗線強(qiáng)力的效果較差。

2）纖維保護(hù)劑：是一種大分子纖維強(qiáng)力保護(hù)和修復(fù)保護(hù)劑。其核心效能是在纖維表面均勻的包覆一層保護(hù)膜，大幅降低紗線與加工設(shè)備之間的摩擦力，提高紗線的平順性，減少紗線斷頭現(xiàn)象。避免產(chǎn)生飛羽，改善工作環(huán)境。最終有效減少絡(luò)筒和織造過程中的紗線斷頭率，明顯提高生產(chǎn)效率，使紗線條干均勻，織造的紋理更加清晰均勻。亦可用于改善針織和梭織后整加工中面料出現(xiàn)頂破強(qiáng)力與撕破強(qiáng)力差的問題。

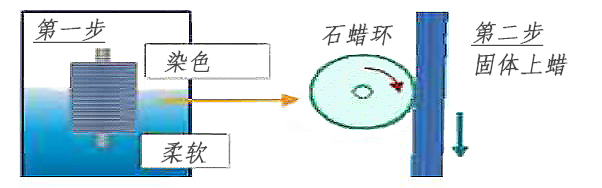

3）固體蠟上蠟示意圖：

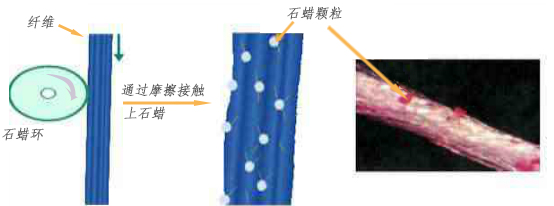

4）固體蠟包覆纖維顯微圖：

5）氧化聚乙烯蠟乳液包覆纖維示意圖：

備注：氧化聚乙烯蠟在上筒均勻性、一致性、穩(wěn)定性方面優(yōu)勢(shì)明顯，全方位對(duì)纖維進(jìn)行保護(hù)。

【三】2021新型纖維強(qiáng)力保護(hù)方案

1）方案概述

新型纖維保護(hù)劑SOFTEX（索特斯）S-5667 是一種大分子纖維強(qiáng)力保護(hù)和修復(fù)保護(hù)劑。其核心效能是在纖維表面均勻的包覆一層保護(hù)膜，大幅降低紗線與加工設(shè)備之間的摩擦力，提高紗線的平順性，減少紗線斷頭現(xiàn)象。避免產(chǎn)生飛羽，改善工作環(huán)境。最終有效減少絡(luò)筒和織造過程中的紗線斷頭率，明顯提高生產(chǎn)效率，使紗線條干均勻，織造的紋理更加清晰均勻。亦可用于改善針織和梭織后整加工中面料出現(xiàn)頂破強(qiáng)力與撕破強(qiáng)力差的問題。

2）產(chǎn)品特性

2.1，該乳液具有反應(yīng)性、良好的穩(wěn)定性、潤(rùn)滑性能和織物順滑性能。賦予紗線極佳的潤(rùn)滑性，處理后的縫紉線通過導(dǎo)紗裝置和張力裝置時(shí)，張力很少（降低摩擦系數(shù)）。

2.2，用在羅拉和計(jì)量泵上，僅有少量污物留在導(dǎo)紗器和卷繞裝置上，因此也適用于最后卷繞。只要紗線經(jīng)過充分洗滌，皂洗或還原后處理，即使在長(zhǎng)期貯存后，潤(rùn)滑劑也不會(huì)遷移至纖維中，并且其磨擦色牢度不會(huì)受到影響。

2.3，筒子棉紗線平滑整理，改善紗線在針織及梭織紗線織布順暢。

2.4，用于印花漿料和牛仔染色色漿中以提高耐磨性，防粘性。

2.5，使紗線和織物的成膜性好，降低摩擦阻力，提高紗線強(qiáng)力，且易吸盡，染液殘留少，降低排污。

2.6，不含硅，易去除，不影響染色性能與后加工性能。

2.7，顯著降低紗線與設(shè)備之間的摩擦系數(shù)，提升紗線斷裂強(qiáng)力，改善面料的頂破強(qiáng)力和撕破強(qiáng)力。

2.8，同時(shí)具有優(yōu)秀的光澤度與平滑度，適用于其他面料、皮革等材料。

2.9，適用于純棉梭織織物防縮抗皺整理，保護(hù)強(qiáng)力。

10，適用于牛仔布洗水樹脂整理工藝，保護(hù)強(qiáng)力

3）應(yīng)用方法

3.1、適用于棉紗線平滑整理，改善針織及梭織紗線織布順暢。

浸漬法：

0.5-1.0%（o.w.f.）  纖維保護(hù)劑SOFTEX（索特斯）S-5667

1.0%   （o.w.f.）   柔軟劑SOFTEX（索特斯）S-1000

20-30℃×10-20min

3.2、適用于 100%純棉梭織織物防縮抗皺整理，保護(hù)強(qiáng)力。

浸扎法：

纖維保護(hù)劑SOFTEX（索特斯）S-5667         10~30 g/l

超低甲醛免燙樹脂FUNCTEX(菲克斯） F-5198 80~150 g/l

催化劑FUNCTEX(菲克斯） F-5600            10~30 g/l

柔軟平滑劑SOFTEX（索特斯）S-5538       10~40 g/l

3.3、適用于牛仔布洗水樹脂整理工藝，保護(hù)強(qiáng)力。

浸漬法：

纖維保護(hù)劑SOFTEX（索特斯）S-5667         5~30 g/l

20-30℃×10-20min

4）應(yīng)用領(lǐng)域

4.1 適用于棉紗線（筒子、絞紗等）降低與設(shè)備間的摩擦系數(shù)，提升斷裂強(qiáng)力；

4.2 可有效提高針織后整和梭織的免燙工藝中改善和保護(hù)頂破強(qiáng)力與撕破強(qiáng)力；

4.3 在牛仔樹脂洗后工藝中，保護(hù)強(qiáng)力。

5）測(cè)試數(shù)據(jù)

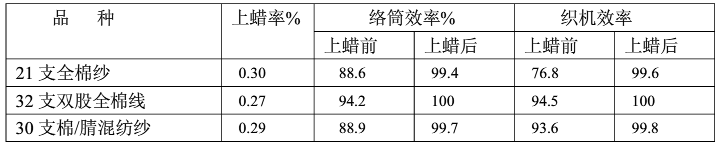

筒子紗線經(jīng)纖維保護(hù)劑（蠟乳液）處理后，會(huì)在表面形成均勻油膜，增加了紗線的平滑性，從而改善了紗線之間、紗線與導(dǎo)紗設(shè)備之間的摩擦條件，有效降低了其相互間的靜、動(dòng)摩擦系數(shù)，減少了絡(luò)筒和織造時(shí)的斷頭，提高了絡(luò)筒和織造的效率，同時(shí)改善了環(huán)境，不產(chǎn)生飛花，工人不需要在生產(chǎn)時(shí)戴口罩，綜合效率如下圖：

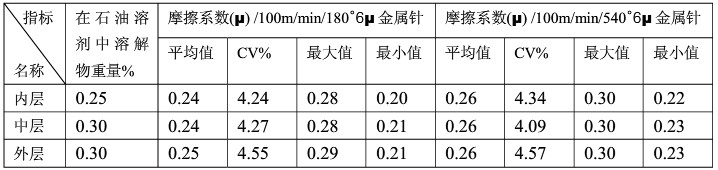

紗線經(jīng) 新型纖維保護(hù)劑SOFTEX（索特斯）S-5667處理后，紗線的內(nèi)中外層摩擦系數(shù)均勻，條干CV值均勻，紗線在高速運(yùn)轉(zhuǎn)中的摩擦系數(shù)最大值最小值是一致的，這說明液體蠟在紗線表面的吸附是均勻的，紗線表面完全被蠟覆蓋。具體技術(shù)指標(biāo)如下圖：

* 新型纖維保護(hù)劑SOFTEX（索特斯）S-5667的用量為：1.5%

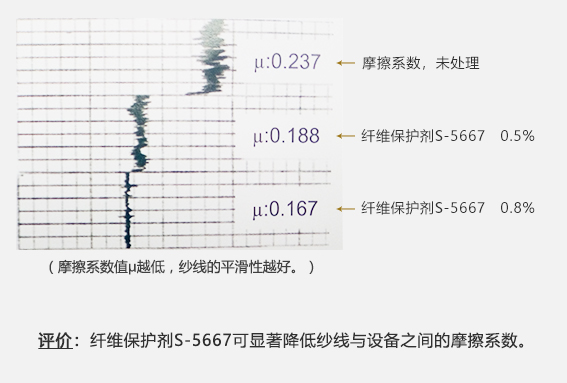

A、新型纖維保護(hù)劑SOFTEX（索特斯）S-5667能均勻的吸附在紗線的整個(gè)表面，有效降低紗線生產(chǎn)中的動(dòng)、靜摩擦系數(shù)，使紗線運(yùn)作流暢，斷頭率明顯減少，提高生產(chǎn)效率。

B、促使紗線在高速運(yùn)轉(zhuǎn)中有效防止靜電產(chǎn)生，紗線與機(jī)械部件之間的摩擦力下降，紗線間在運(yùn)轉(zhuǎn)時(shí)不會(huì)產(chǎn)生打結(jié)，提高上機(jī)性。

C、改善紗線條干CV值，提高紗線條干均勻度，提高紗線上機(jī)性，促進(jìn)紗線圈形一致，紋路清晰。

D、新型纖維保護(hù)劑SOFTEX（索特斯）S-5667使用方便，用量少，回修方便（80℃熱水煮10-15min），生產(chǎn)時(shí)不會(huì)產(chǎn)生飛花，有效凈化員工的生產(chǎn)環(huán)境。織物紋理清晰，均勻，表面沒有絨毛產(chǎn)生。

歡迎來電免費(fèi)試樣、來板免費(fèi)定制！
