耐靜水壓指標(biāo)是防水透濕織物的重要指標(biāo)之一。靜水壓指水通過織物時(shí)所遇到的阻力。在標(biāo)準(zhǔn)大氣壓條件下，織物承受持續(xù)上升的水壓，直到織物背面滲出水珠為止，此時(shí)，測(cè)得的水的壓力值即為靜水壓。織物能承受的靜水壓越大，防水性或抗?jié)B漏性越好。

紡織品耐靜水壓性能隨著防水等特種整理紡織品市場(chǎng)需求的增長(zhǎng)以及業(yè)界對(duì)該類產(chǎn)品技術(shù)指標(biāo)要求的提高而越來(lái)越受到重視。美國(guó)軍用標(biāo)準(zhǔn)中防水產(chǎn)品的耐水壓最低要求為13．7 kPa(1 395 mm水柱)，日本自衛(wèi)隊(duì)雨衣的耐水壓都在13．75 kPa(1 400 mm水柱)以上一 。近年來(lái)各出入境檢驗(yàn)檢疫局接受的紡織品耐水壓檢測(cè)比以往有大幅度增長(zhǎng)。特別歐洲客戶對(duì)紡織品耐水壓性能的要求普遍較高，一般最低要求在5．88 kPa以上，有的甚至要求在9．8 kPa以上。根據(jù)取樣測(cè)試結(jié)果，以5．88 kPa為標(biāo)準(zhǔn)，44％樣品不能達(dá)到要求；以9．8 kPa為標(biāo)準(zhǔn)，69％ 樣品不能達(dá)到要求，這直接影響了出口。

一、耐靜水壓?jiǎn)挝?nbsp;

       表示靜水壓的單位有N／m 2、kPa和水柱高度m。換算關(guān)系為1m水柱高度等于9．82 kPa。

二、靜水壓試驗(yàn)方法

       1、按測(cè)試的方法分類

       ①、實(shí)地測(cè)試。實(shí)地測(cè)試花費(fèi)大，時(shí)間長(zhǎng)，通常需半年左右的時(shí)間。實(shí)驗(yàn)期間，定期測(cè)試防水透濕整理后織物的防水性，從而得知其耐用性。雖然此種方法周期長(zhǎng)，花費(fèi)多，但測(cè)試所得數(shù)據(jù)準(zhǔn)確。

       ②、實(shí)驗(yàn)室測(cè)試。與實(shí)地測(cè)試和模擬測(cè)試相比較，實(shí)驗(yàn)室測(cè)試花費(fèi)少，時(shí)間短，能夠得到相對(duì)結(jié)果，較為實(shí)用。對(duì)防水透濕整理后織物防水性的測(cè)試可分為三 類。第一類為靜水壓試驗(yàn)，如國(guó)內(nèi)的YC312型水壓儀、美國(guó)標(biāo)準(zhǔn)測(cè)試法ASTM D一751以及美國(guó)聯(lián)邦標(biāo)準(zhǔn)測(cè)試法FED—STD一191A 5512所用的牧林(Mullen)水壓測(cè)試儀。第二類是噴淋試驗(yàn)，即從一定的高度和角度向待測(cè)織物連續(xù)滴水或噴水，可測(cè)定水從織物被淋側(cè)浸透到另一側(cè)所 需的時(shí)間，也可測(cè)定經(jīng)過一定的時(shí)間后試樣吸收的水量或觀察試樣的水漬形態(tài)。國(guó)內(nèi)的 ISO 4920防雨性能測(cè)試即采用此原理。

       ③、模擬測(cè)試。模擬測(cè)試必須有環(huán)境控制室。室中裝有人工雨塔，可把水從10 m高處以450L／m2 ·h 的流量如暴雨般泄向人體模型，直徑約為5 inln的水滴從頂部2 000個(gè)孔中噴出，其速度約為40 km／h，達(dá)空氣中最大雨滴速度的90％。通過調(diào)節(jié)，在大約2m2 的面積上可模仿程度不同的陣雨。在人體模型表面裝滿了傳感器，目的是測(cè)定最終水透過的時(shí)間和位置以及其他指標(biāo)。這種測(cè)試手段較實(shí)地測(cè)試所需時(shí)間大為縮短，數(shù)天內(nèi)便可完成，但花費(fèi)較高。

       2、按加壓的形式分類

       ①、靜態(tài)法。在織物的一面維持一定的水壓，測(cè)定水從一面滲透到另一面所需的時(shí)間。

       ②、動(dòng)態(tài)法。在織物的一面不斷增加水壓，測(cè)定直至織物另一面出現(xiàn)規(guī)定數(shù)量水滴時(shí)，織物所能承受的靜水壓。

       3、按能承受靜水壓值的大小分類

       ①、高壓測(cè)試方法。標(biāo)準(zhǔn)測(cè)試方法有FZ／T 01004 — 1991《涂層織物抗?jié)B水性測(cè)定靜水壓試驗(yàn)》中的高壓法；ISO 1420—1987~橡膠和塑料涂層織物抗?jié)B水性測(cè)定靜水壓試驗(yàn)》；JIS L一1092(紡織品抗水性靜水壓試驗(yàn)B》；ASTM D751—95《涂層織物抗水性測(cè)定程序 A》；美國(guó)聯(lián)邦標(biāo)準(zhǔn)測(cè)試法FED—STD一191A 5512和 ASTM D3393((涂層織物防水性標(biāo)準(zhǔn)說(shuō)明》等方法。

       ②、低壓測(cè)試方法。標(biāo)準(zhǔn)測(cè)試方法有中國(guó)國(guó)家標(biāo)準(zhǔn) GB／74744—1997《紡織織物抗?jié)B水性測(cè)定靜水壓試驗(yàn)》；中國(guó)行業(yè)標(biāo)準(zhǔn)FZ／T01004—1991《涂層織物抗?jié)B水性測(cè)定靜水壓試驗(yàn)》中的低壓法；加拿大標(biāo)準(zhǔn)(CGSB)- 4．2No．26．3—1995《紡織織物抗?jié)B水性測(cè)定靜水壓試驗(yàn)》；國(guó)際標(biāo)準(zhǔn)ISO1420—1987《橡膠和塑料涂層織物抗?jié)B水性測(cè)定靜水壓試驗(yàn)》；日本工業(yè)標(biāo)準(zhǔn)JIS L一1092((紡織品抗水性靜水壓試驗(yàn)A》；美國(guó)紡織化學(xué)家和染色家協(xié)會(huì)標(biāo)準(zhǔn)AATCC 127(紡織品抗水性靜水壓試驗(yàn)》；美國(guó)標(biāo)準(zhǔn)測(cè)試法(或美國(guó)材料實(shí)驗(yàn)協(xié)會(huì)標(biāo)準(zhǔn))ASTM D751— 1995(涂層織物抗水性測(cè)定B》等方法。

三、靜水壓測(cè)試儀

       國(guó)內(nèi)常用YG812型水壓儀測(cè)防水指標(biāo)。按照GB 4744—1984標(biāo)準(zhǔn)，試樣以100 cm 2圓面積夾緊在儀器的夾頭上，用(20±2)℃ 的水或(27±2)℃ 的水，(65± 2)％相對(duì)濕度環(huán)境，在(980±50)Pa／min或(5 880± 295)Pa／min等速增加水壓的情況下，觀察試樣表面，當(dāng)出現(xiàn)三處滲水水珠時(shí)表示試樣已透水。國(guó)外靜水壓測(cè)試儀一般按照能承受的靜水壓值的大小分為靜壓頭試驗(yàn)儀和牧林水壓測(cè)試儀，它們能承受的最大壓力分別為99．9 kPa和1 103．0 kPa

1、國(guó)產(chǎn)YG(B)812D-20型數(shù)字式滲水性測(cè)試儀

       在做增壓、定壓計(jì)時(shí)、定壓定時(shí)、撓曲松弛實(shí)驗(yàn)前，需按加水鍵自動(dòng)加水(做滲水漏水法時(shí)可以省略)。在測(cè)試前需將下夾頭里加滿水后，夾好試樣，按一鍵，進(jìn)入校正狀態(tài)清零。

       2、靜壓頭測(cè)試儀

       采用靜壓頭測(cè)試儀測(cè)量織物抗水性的儀器一般用 Model TEXTFEST FX3000。這種儀器是由美國(guó) SCHMID有限公司按照ASTM D75 1—95《涂層織物標(biāo)準(zhǔn)測(cè)試方法靜態(tài)抗水性程序B上升水柱測(cè)試儀器》的要求制造的。測(cè)試儀的結(jié)構(gòu)見圖2。

       測(cè)試時(shí)，從織物不同部位取三塊20．3 cm X 20．3 cm的試樣，試樣被夾持在倒口圓錐形夾持器測(cè)試頭，將織物的涂層或?qū)訅好妗⒂沙?xì)纖維織成的高密織物的耐久性拒水處理面正對(duì)儀器的水面。該儀器所施加的最大靜水壓為99．9 kPa。壓力以15．0 kPa／min穩(wěn)步增加可以不會(huì)產(chǎn)生渦流。注意照明測(cè)試區(qū)域以便觀察水滴的出現(xiàn)。一旦試樣不接觸水的一面三處出現(xiàn)水珠時(shí)(試樣邊緣或距邊緣3 mm 的水珠不算)，記下壓力值作為實(shí)驗(yàn)結(jié)果。結(jié)果以三個(gè)試樣的算術(shù)平均值表示。測(cè)試結(jié)束之后，使作用桿反轉(zhuǎn)降低溢流裝置，取出用過的樣品。

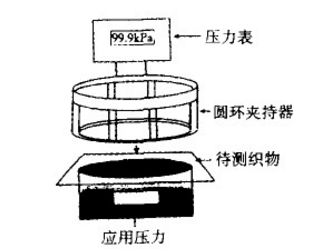

       靜壓力測(cè)試儀結(jié)構(gòu)

產(chǎn)品推薦

        防水防油劑FUNCTEX（菲克斯）F-371是含氟丙烯酸樹脂聚合而成的防水防油劑，賦予各種織物如天然纖維、合成纖維和混紡織物優(yōu)良的防水防油性，特別適合滌綸、棉織物和牛仔布的防水處理，不會(huì)影響織物面料的風(fēng)格且加工手感柔軟。本品耐洗性好，防水防油效果持久，充分滿足特種工業(yè)服、帳篷、箱包等特殊防水防油領(lǐng)域的使用需求。本品不含APEO等禁用物質(zhì)。

基本數(shù)據(jù)

       FUNCTEX（菲克斯）F-371是陽(yáng)離子型碳氟化合物乳白色液體，標(biāo)準(zhǔn)ph值呈中性，有效成分含量≥30%，易溶于水，易與陽(yáng)離子、非離子整理劑復(fù)配。具體復(fù)配物質(zhì)需實(shí)際測(cè)試。

應(yīng)用工藝

       ①、用水將防水防油劑FUNCTEX（菲克斯）F-371按1：2-3比例稀釋分散，調(diào)制成工作液(浸軋液)后，浸軋，預(yù)烘處理。

       ②、配制浸軋液（拼用樹脂及其它整理劑時(shí)）準(zhǔn)備全部水量約一半的水，按照樹脂及其它整理劑生產(chǎn)廠家推薦的方法，添加拼用的樹脂及其它整理劑后充分?jǐn)嚢琛Ｊ孪扔玫攘克♂尫浪烙蛣邸UNCTEX（菲克斯）F-371后加入，最后加入剩余的水調(diào)節(jié)成全量，攪拌使用槽內(nèi)溶液均勻分散。（注意避免劇烈攪拌）

        ④、防水防油劑FUNCTEX（菲克斯）F-371工作液穩(wěn)定，浸軋時(shí)幾乎不會(huì)出現(xiàn)樹脂膠結(jié)粘軋棍問題。如果在浸軋液中加入異丙醇（1-3%）或穩(wěn)定劑S(0.02-0.03%)可以進(jìn)一步提高浸軋液中的穩(wěn)定性，防止樹脂膠結(jié)。

        浸軋：40-80%（視織物而定）

        烘干：190℃×1-2分鐘（視織物而定）

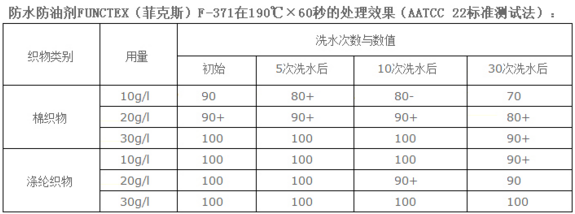

測(cè)試后數(shù)據(jù)

四、實(shí)驗(yàn)視頻測(cè)試
